OSI 7계층 예시

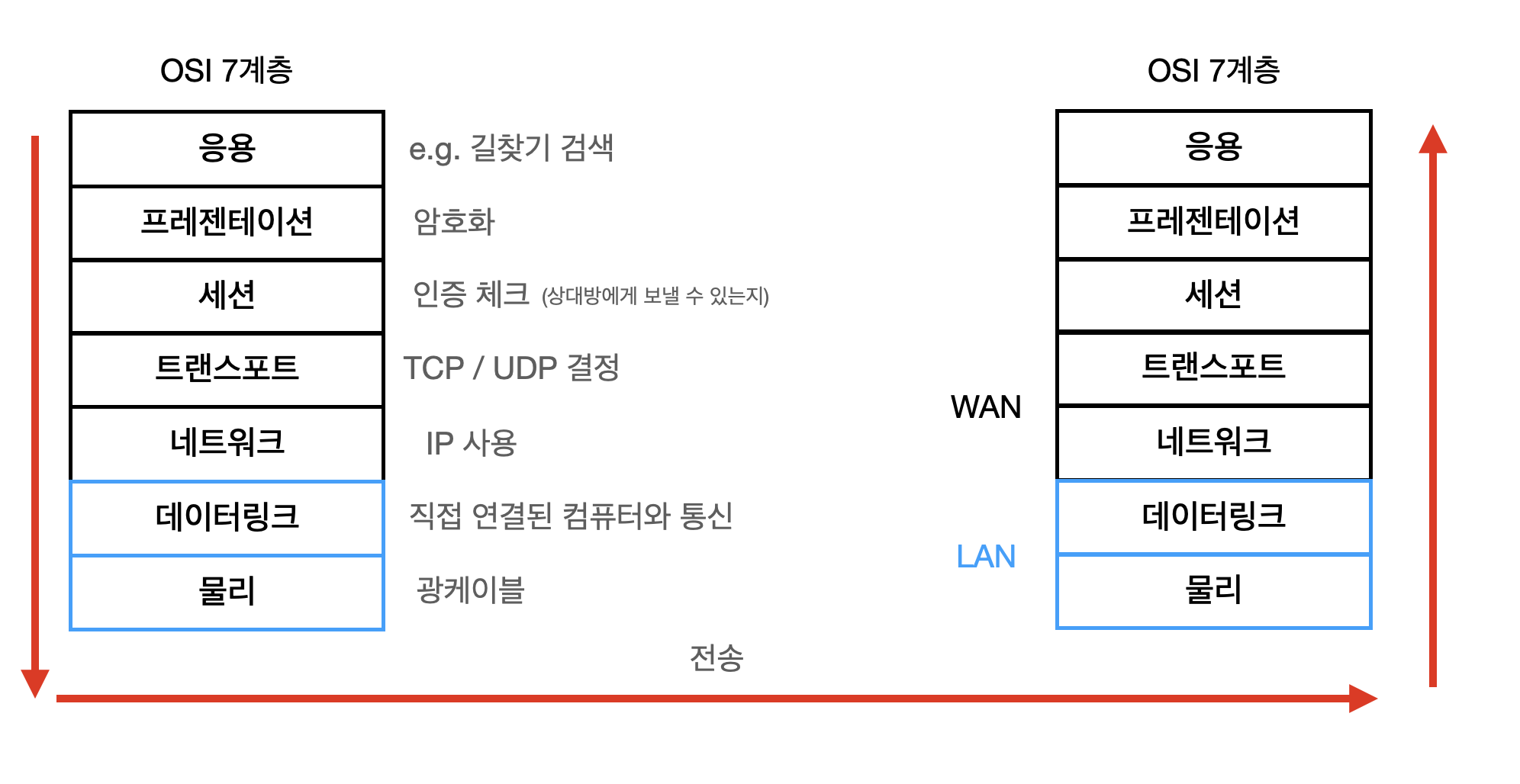

OSI 7계층

빨간색 화살표대로 길찾기를 검색하면 아래로 내려가서 물리까지 온 후 다른 컴퓨터로 전송이 되서 역순으로 가게 된다.

아래는 예시이다.



• 응용 : 길찾기를 검색한다.
• 프레젠테이션 : 정보를 암호화 한다.
• 세션 : 상대방에게 보낼 수 있는지 인증을 체크한다.
• 트랜스포트 : TCP 또는 UDP 어느것으로 할지 결정한다. TCP는 신뢰성 있는 통신, UDP는 신뢰성은 없지만 빠른 통신
• 네트워크 : IP로 목적지까지의 경로를 결정한다.
• 데이터링크 : 직접 연결된 컴퓨터와 통신
• 물리 : 광케이블로 데이터 전송

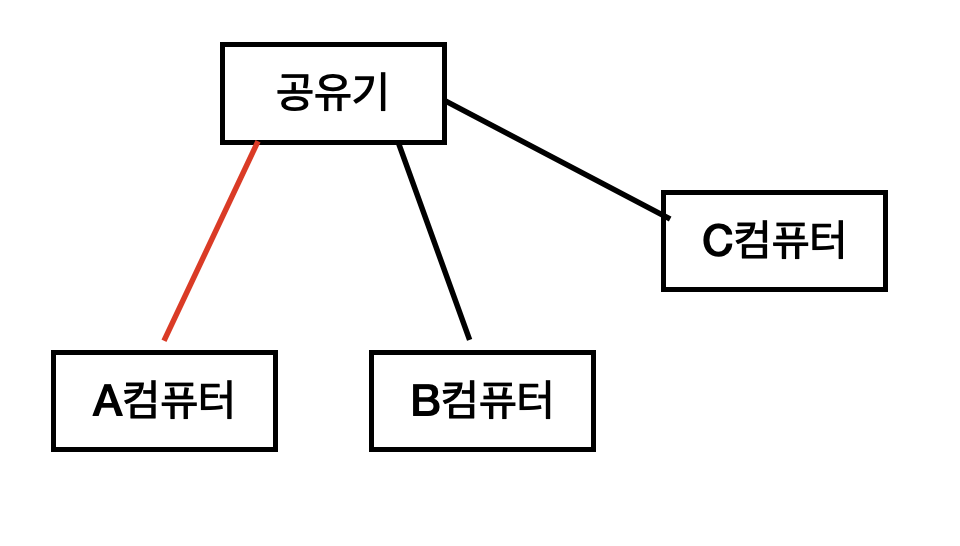

데이터 링크 계층

데이터 링크 계층에서는 하나의 공유기에 여러대의 컴퓨터가 있다면 누구에게 전송해야하는지 모르는데 이것을 특정해주는 계층이다.

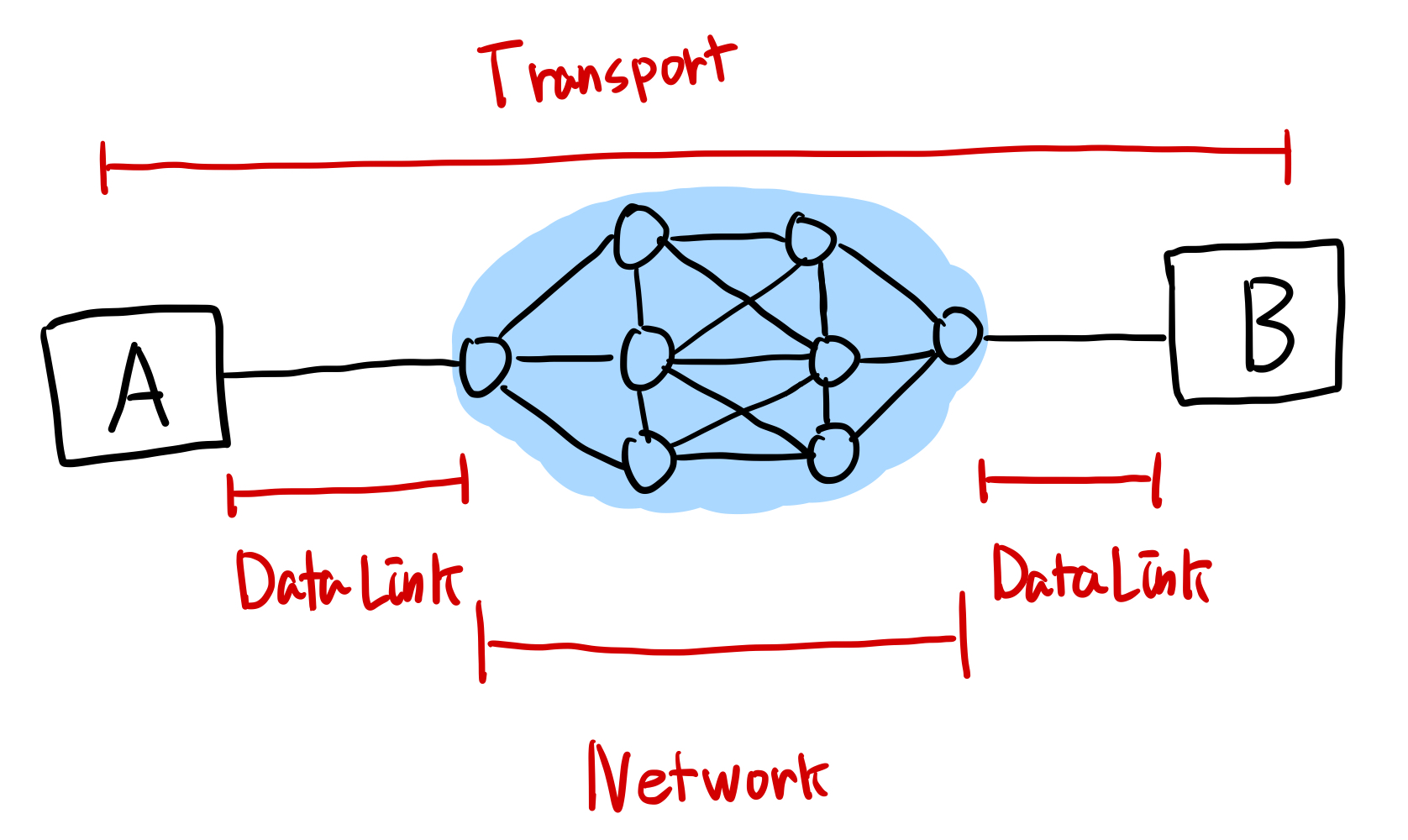

OSI 2 ~ 4계층

데이터링크 ~ 트랜스포트 계층을 나타내는 그림이다.

1~4계층은 데이터를 전달하는 것이 주 기능이고,

5계층부터는 데이터를 송수신하는 양쪽 컴퓨터 내의 프로세스들 간의 통신 프로토콜이 주 기능이라고 보면 되겠다.







---
